Для многих монтажных соединений как в строительной, так и автомобильной отрасли следует соблюдать определенный момент затяжки. Для этого существует особо точный специальный инструмент — динамометрический ключ. В этой статье мы рассмотрим популярные виды динамометрических ключей, а также расскажем, где провести поверку и калибровку этого инструмента.
Динамометрический ключ — приспособление с механизмом измерения усилия затяжки. Конструкция ключа представляет собой трещотку, в привод которой встроен измерительный механизм. С помощью этого инструмента производят точную затяжку крепежных изделий с необходимым крутящим моментом. Зачастую ключ со встроенным динамометром применяют для ремонта и обслуживания автомобилей, промышленного оборудования, строительной техники и высокотехнологичных механизмов. Сильно или слабо затянутый крепеж может сорваться, что приведет к существенным повреждениям механизма. Индикаторные динамометрические ключи подразделяются на стрелочные, шкальные и электронные. Последний тип считается самым точным.
Торсионный тип
Диапазон измерения от 0 до 20 кг.м. Размер привода 1/2″. Торсионный динамометрический ключ работает за счет изгиба рукоятки со шкалой и неподвижной стрелки. Погрешность подобных ключей составляет 5-20%. Торсионный тип ключа работает в обе стороны, поэтому его довольно просто использовать. Кроме того, стоимость этого приспособления ниже по сравнению с другими типами ключей.
Существенный недостаток торсионных ключей — низкая точность измерения момента. К тому же, ключ неудобно использовать в труднодоступных местах, он требует контроля за шкалой, из-за чего снижается точность конечной затяжки. Торсионный ключ подходит для затяжки крепежа, который не требует особой точности. Поэтому это устройство востребовано в гаражном ремонте. Такие ключи не поддаются регулировке. По мере износа инструмент и вовсе теряет свою точность.

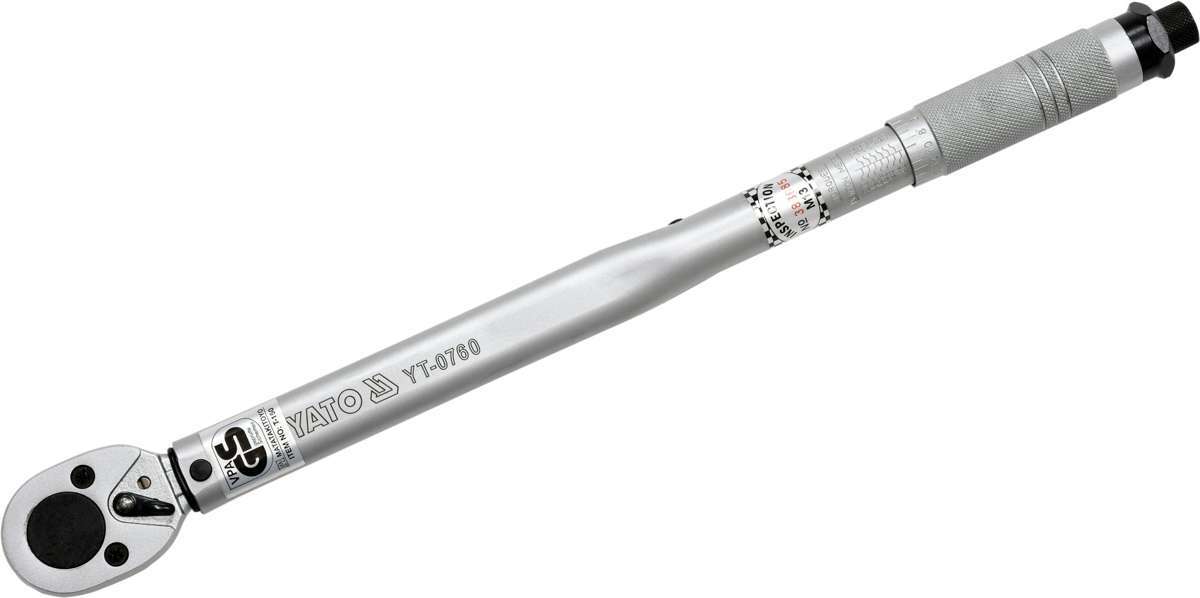

Предельный тип
Главной особенностью динамометрического предельного ключа считается предварительная установка момента срабатывания. Диапазон применяемых усилий от 0,5 до 150 килограмм, а размеры привода — 1/4″, 3/8″, 1/2″, 3/4″, 1″. Некоторые ключи могут работать в обе стороны.
Допустимая погрешность у предельных ключей не превышает 8%. Мы рекомендуем проверять инструмент на стенде и регулировать раз в год. Но не следует забывать, что в крайнем положении любой динамометрический ключ имеет погрешность. Поэтому, чтобы инструмент не изнашивался, его не стоит использовать в предельно максимальных значениях. При подобных нагрузках динамометрический ключ придется проверять и регулировать намного чаще, чем раз в год.
Динамометрический ключ будет работать с минимальной погрешностью, если имеет перекрытие значений. К примеру, вы купили ключ с диапазоном 6-30 Н*м, но вам необходимо затягивать крепеж с моментом от 10 до 30 Н*м. На такие случаи в своем арсенале стоит иметь второй ключ с диапазоном 19-110 Н*м. Тогда ключ не будет испытывать максимальных нагрузок, следовательно не будет необходимости регулировать его чаще обычного.
