В современном мире корзина сцепления ЕВРО-2 (лепестковая) пользуется спросом. Сегодня мы расскажем Вам подробнее на данную тему. Оставайтесь с нами!
Сцепление, как известно – это механизм, который позволяет управлять крутящим моментом, что передаётся от двигателя на автомобильные колёса. Когда были созданы первые модели автомобилей с двигателями внутреннего сгорания, сразу стало ясной необходимость использования механизма, который бы передавал крутящий момент от мотора к колёсам автомобиля с учётом выступающих условий. Конструкторы выяснили и то, что автомобиль нуждается в холостом ходе и движении на разных скоростях, а для этого необходимо менять передаточное число.
Сцепление – это составная часть агрегата автомобиля, который называется трансмиссией. Один из узлов этого механизма сцепления — корзина – несколько деталей, в одном корпусе. Корзина сцепления отвечает за соединение и разъединение диска и маховика, соответственно за включение и выключение сцепления. Корзина – незаменимый узел в устройстве сцепления, и при ее неисправности механизм не может работать.

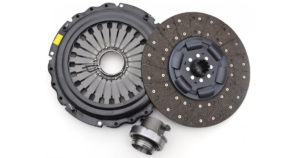

Итак, корзина сцепления – это единый конструктивный блок. Он состоит из нажимного диска, диафрагменной пружины и кожуха. Корзина взаимодействует с другими деталями механизма. С одной стороны при помощи болтов кожух корзины соединяется с маховиком. С другой стороны возвратная пружина, закрепленная в корзине, контактирует с выжимным подшипником. Нажимной диск обеспечивает соединение ведомого диска и маховика.
В случае выключенного сцепления нажимной диск давит на диск ведомый, который в свою очередь вступает в контакт с маховиком. Включение сцепления происходит за счет прекращения давления нажимного диска, и в этом случае ведомый диск крутится отдельно от маховика. Нажимной диск соединяется с кожухом корзины при помощи пластинчатых пружин, которые называются тангенциальными. При выключении сцепления они играют роль возвратной пружины.
Маховик участвует в запуске мотора со стартера, обеспечивая плавную работу коленвала и передавая крутящий момент на ведомый диск сцепления. При отжатой педали сцепления ведомый диск плотно зажат между маховиком и нажимным диском, за счет силы трения это обеспечивает работу трансмиссии. При нажатии на педаль ведомый диск отодвигается, сцепление выключается, а крутящий момент от ДВС уже не передаётся на колеса.
В системе сцепления кожух корзины жестко соединен с маховиком двигателя и вращается вместе с ним, при этом соединения корзины с первичным валом коробки передач нет. Вал коробки передач проходит от ведомого диска через отверстие в лепестковой пружине без соприкосновения с деталями корзины.
