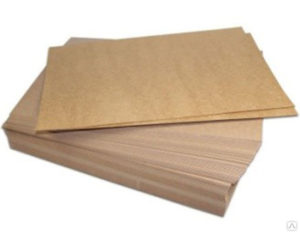

Для электроизоляции используют диэлектрический материал, который называют электрокартоном. Данный картон изготавливают из сульфатной и хлопковой целлюлозы, которая спрессована в листы и рулоны коричневого цвета. Для электрического картона также используют название прессшпан.

Виды и классификация электрокартона

Прессшпан, который применяют в электрооборудовании, для лекал и изготовления масок для сварщиков маркируется буквами ЭВ. Данная марка предназначена для работы при температурах до 90°C.

Для использования в масляных средах в электрооборудовании предназначен прессшпан с условным обозначением ЭКС. Толщина подобного электротехнического картона 1-8 миллиметров и допустимая рабочая температура 105°С, он выдерживает напряжение до 220 кВ.

В электрических приборах и трансформаторных приборах с рабочим напряжением до 750 кВ используют электроизоляционный картон с пометкой А. Пометка Б дает возможность использовать картон для производства обуви и деталей с изоляцией между ярмом и обмоткой. Картон с повышенной плотностью и большим сопротивлением на сжатие маркируют буквой В. Для работы в масляной среде и температурой до 105°С предназначен прессшпан Г. В свою очередь марка АМ позволяет картону быть устойчивым к влиянию поверхностных электроразрядов и работать в условиях напряжения в 750кВ.

Сферы использования листового прессшпана

Благодаря гладкости, стойкости к износу и жесткости материала сфера применения ЭК распространяется на несколько направлений. Но изначально производство электротехнического картона было направлено на получение материала для электроизоляции.

На данный момент электрокартон чаще всего используют:

  • для производства электротехнического оборудования (генераторы, трансформаторы, конденсаторы и прочее оборудование)

  • в швейной и обувной промышленности. Например для изготовления козырьков, ремней и шлеек. Для обуви из картона производят задники и стельки. Зачастую картон применяют для изготовления чехлов для мобильных телефонов.

  • для производства мебели. Картон применяют как обшивку каркасов подлокотников и спинок.

  • для бытовых нужд и творчества. С помощью картона придают жесткость папкам, блокнотам, архивным коробкам. Использование картона можно встретить в дизайнерских люстрах и светильника-турбинах.

Прессшпан является универсальным и многофункциональным материалом. Возможности применения этого материала ничем не ограничены, стоит лишь ознакомиться с маркировкой и видами электрокартона и выбрать необходимый.
